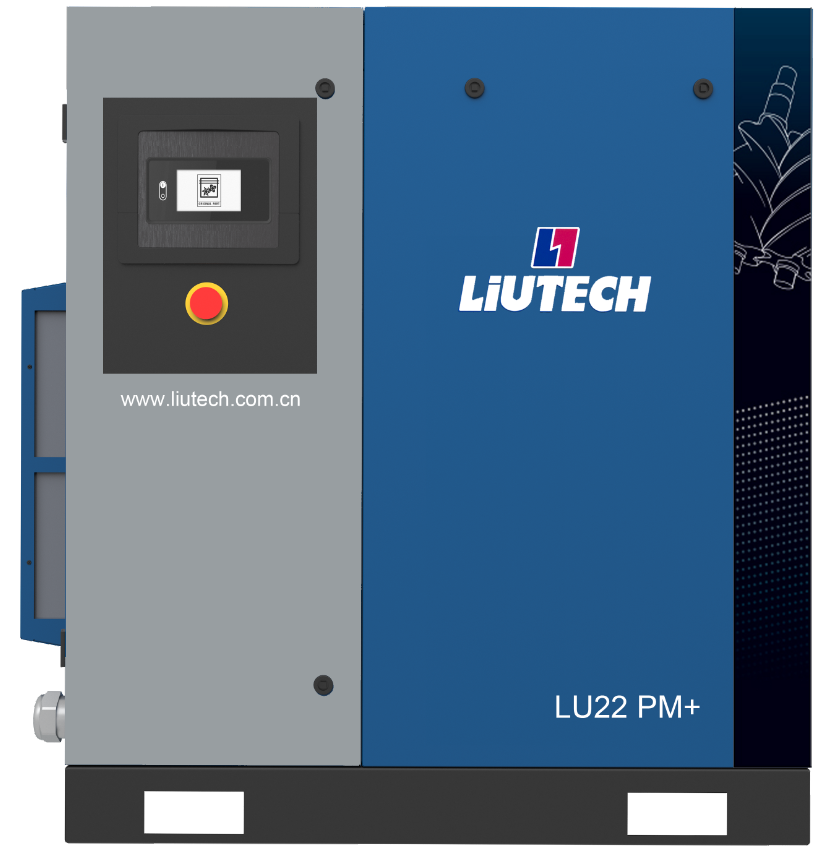

LU7.5PM+ - LU22PM+
(LU7.5PM+/LU11PM+/LU15PM+/LU18.5PM+/LU22PM+)
標準供貨范圍

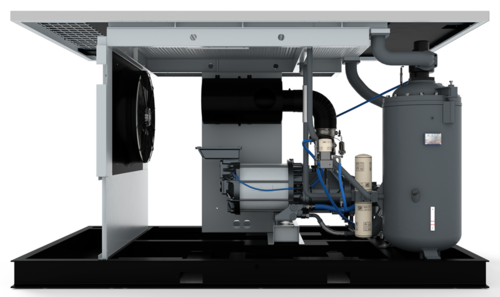

LU7.5PM+-22PM+是極具工業美學的超超高效型油冷永磁變頻螺桿空氣壓縮機，其革命性的設計為空壓機行業帶來了新的參考，卓越的性能表現和超高的運行效率，也確保了其領先地位。
該系列以變轉速驅動作為標準供貨，平均節能率遠遠高于同行業標準，并且可以在惡劣的工況下保持機器正常高效運行。機組布局合理，功能齊全，維護簡單，安裝便捷，外形美觀。機組從設計、選材、組裝、測試、售后都采用了嚴格的監管制度，確保機組可靠、高效、持久運行，同時機組采用全密閉靜音型設計，能將機組噪聲降到最低，改善現場作業環境和體驗。
為極端工況而設計
LU PM+系列空氣壓縮機是基于在最極端工況下連續工作而設計。所有的旋轉部件均為全封閉，以避免被污染，確保長期、可靠運行。 壓縮機冷卻系統是為在高達46°C環境溫度下持續運行而特別設計。
卓越的效率，帶來最低運營成本
相比較于LU PMi系列，LU PM+系列顯著降低了運行功耗（SER）。
為確保壓縮機能夠達到極高水平的可靠性、效率以及空氣品質，LU PM+系列空氣壓縮機具有以下特點：
1.頂級壓縮機大轉子
為高效而生：專利設計的噴油螺桿轉子搭配Atlas Copco最新研發的不對稱轉子型線，使產氣量和能耗達到一個完美的平衡。
?大轉子，低轉速，工作壽命增加
?在主機溫度最低時精確噴油，效率高、泄漏小
?優質材質，減輕磨損，延長壽命

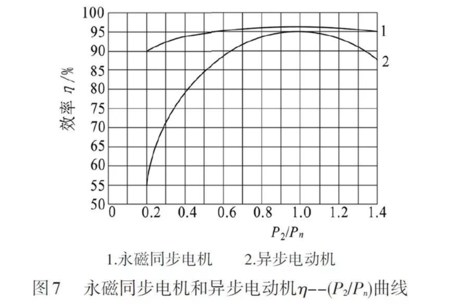

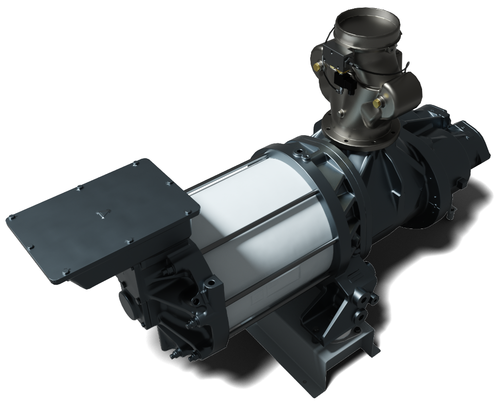

2.先進的油冷永磁電機
?IE4高效電機
?超超高效的電機(95-97%)
?不需要風扇冷卻電機
?采用新一代永磁體釤鈷，耐磁溫度為350℃，無退磁隱患
?尺寸緊湊，運行高效
?IP54 防護等級，更穩定可靠
?IP5X: 噴灑灰塵防護
?IPX4: 對于噴水防護
?H級絕緣
?適合于變頻應用，有效防止高次諧波對電機絕緣層的破壞
?最高可承受溫升 125℃
?最高線圈承受溫度 180℃

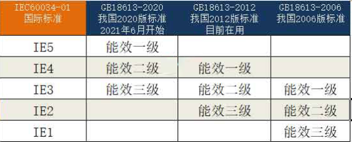

2021年6月正式執行

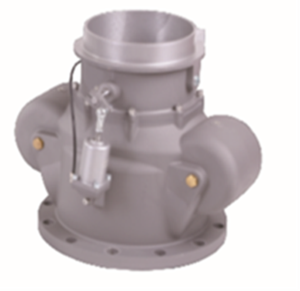

3. 新型進氣閥
?能效高
?優化了進入螺桿主機的氣流流動，有效降低壓力損失
?可靠性高
?250萬次的耐久測試
?維護成本低
?單向閥和斷油閥集成在卸荷閥上
?維護時間減少50%
4. LIUTECH專業變頻器（匯川變頻器）
?與柳泰克控制器AIRLOGIC2 T完美匹配
?調節響應速度快，配合變頻專用電機，實現恒壓供氣
?寬頻節能調節，調節范圍 30-100%
?一體式設計，更易維護
?平滑的軟啟動，避免對電網的沖擊，延長了電機壽命
?有效降低空壓機噪音

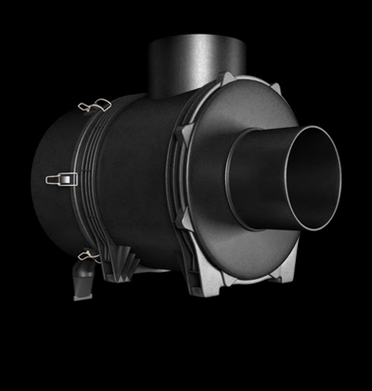

5.重負荷型空氣進氣過濾器
空氣進氣過濾器它采用切向進氣,使氣流旋轉通過過濾器,由于離心力作用,較大的塵埃首先被甩向過濾器的內壁,減少與濾芯的接觸,然后氣流通過3微米的濾芯,潔凈的空氣才進入壓縮機,有效改善了進氣質量，確保壓縮的正常運轉。既可以幫助減輕壓縮機組件的磨損，同時也能夠保證設備在最惡劣的環境下穩定工作。
?兩級除塵
?去除99.9%的3微米以上顆粒
6.高效冷卻系統
即使在要求最嚴格的工作條件下和極為苛刻的工作環境中柳泰克空壓機表現仍是出類拔萃的。通常情況下壓縮機房內的溫度都很高,因此柳泰克壓縮機裝備了超大尺寸油冷卻器和后冷卻器,允許在高達攝氏46℃的環境溫度下正常運行，而冷卻器溫升不超過10℃。

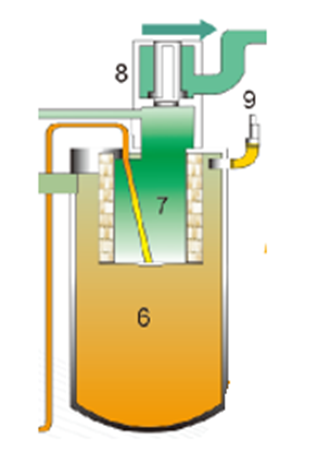

7.高效油氣路系統
為確保長期穩定運行，LU PM+系列配有精密油濾油分離系統，以保證潤滑油質量。這不僅能夠顯著提升設備運行的可靠性，同時還可以延長保養間隔時間以及各運動部件的壽命。
?延長內部運動部件壽命
?延長保養間隔且易于更換
?保護壓縮機轉子、軸承和齒輪能夠在最惡劣的工況下運行
?壓縮空氣經離心、重力和濾芯過濾的三重分離后，確保含油量小于3ppm
8.電控箱
高端配置的電控箱，采用知名品牌元器件。特別設計的電控箱，冷卻氣流可以帶走電控箱內的熱量，保證電控箱內理想的溫度。
?增設的電控箱過濾器將吸入電控箱空氣中的粉塵攔截，延長了元器件的壽命
?強制冷卻系統有效的降低了工作環境溫度，使電氣元件在理想的溫度下工作
9.壓縮空氣后冷系統
柳泰克配置組合式后部冷卻器，充分分離液態冷凝液。
?更干燥的壓縮空氣
?更低的壓縮空氣出口溫度
?緩沖壓力波動

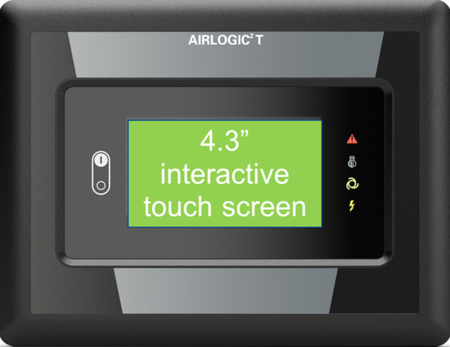

10.智能控制系統
柳泰克AIRLOGIC2 T壓縮機監控系統采用先進算法以確保最高可靠性。
?AIRLOGIC2 T屬標準配置，能夠通過設定諸如雙壓力帶、 周計時器等功能實現節能
?可視化顯示保養計劃
?直觀、用戶友好型界面
壓縮機狀態顯示:
-
帶電
-
自動運行
-
壓縮機加載
-
壓縮機卸載
-
本地，遠程或LAN控制
溫度顯示:
-
主機出口
-
電機軸承
壓縮機安全 – 停機顯示:
-
主機出口溫度高
- 主電機過載
-
緊急停機
壓縮機控制:
-
開/停
-
加載/卸載
-
緊急停機
-
復位
壓力顯示:
-
排氣口
| 服務需求顯示（可選）:
-
空氣過濾器
-
油過濾器
-
傳感器故障
時間顯示:
-
總運行小時數
-
總加載小時數
遠程控制/監視: 數字指令輸入:
-
啟動壓力控制器
-
程序停機
-
加載/卸載
-
緊急停機
壓縮機狀態數字輸出:
-
自動運行
-
故障報警
-
停機報警
|
其它關鍵功能
遠程控制和互聯功能
網絡可視化狀態瀏覽
綜上所述，運行可靠的機頭、專業設計的轉子、優化的過濾方案、高品質的潤滑冷卻系統，較低的維護成本、功能完善強大的智能控制等都為機器的運轉提供了最好的保證，通過長期實踐證明和性能考驗，柳泰克系列產品質量受到廣泛用戶的考驗，高可靠、低成本、長壽命也是工業企業普遍的認可和評價。我們是關注客戶壓縮空氣的節能專家。
產品制造、驗收標準
螺桿空壓機設計、制造、安裝、驗收均按中國國家有關標準（GB）為基礎，并符合下列有關標準、規范和規定的要求（但不限于此），同時充分考慮當地環境條件和使用條件的影響。
GB150－2011 鋼制壓力容器
GB151－1999 鋼制管殼式換熱器
JB/T4709 鋼制壓力容器焊接規程
GB/T13278 一般螺桿空氣壓縮機的技術條件
GBJ78 工業企業噪聲衛生標準
GB3853 一般用容積式空氣壓縮機性能試驗方法
GB19153 容積式空氣壓縮機能效限定值及能效等級
GB4980 容積式壓縮機噪聲聲功率級的測定－工程法
JB8－82 產品標牌
ASME-PTC-9-1970（美國機械工程師學會標準） 空壓機性能測試標準
VDI-2056（德國工程師協會標準） 運轉振動測試標準
ISO-2151（國際標準化組織標準） 運轉噪聲測試標準
GBJ29-90 壓縮空氣站設計規范
GB3323－87 鋼熔化焊接接頭射線照相和質量分析
GB4720 電控設備第一部分低壓電器電控設備
JB4127 機械密封技術條件3主要技術數據
